1. Comprendre les racks en porte-à-faux dans les systèmes de stockage industriels

Rayonnages cantilever sont un système de stockage construit à partir de colonnes verticales en acier équipées de bras horizontaux qui s'étendent vers l'extérieur, créant des niveaux d'étagères ouverts sans montants avant bloquant l'accès. Cette configuration fait rayonnages cantilever particulièrement adapté aux matériaux longs, volumineux ou de forme irrégulière qui ne s'adaptent pas facilement aux étagères ou aux rayonnages à palettes conventionnels. Les éléments tels que les tuyaux, les planches de bois, les barres d'acier, les profilés en aluminium et les produits laminés sont généralement placés directement sur les bras, où leur propre longueur assure la stabilité sur plusieurs points de support. Puisqu'il n'y a pas de colonnes avant, les rayonnages en porte-à-faux permettent aux chariots élévateurs, aux grues ou aux équipements de manutention manuelle de s'approcher par le côté ouvert et de charger ou décharger le matériel sur toute sa longueur. Ce modèle d'accès réduit le temps de manutention par rapport aux rayonnages qui nécessitent de soulever les marchandises verticalement dans des baies étroites.

Les rayonnages en porte-à-faux sont largement présents dans les usines de meubles, les installations de production de quincaillerie, les chantiers de matériaux de construction et les usines de transformation du métal ou du plastique, où les matières premières longues ou les composants finis doivent être organisés par taille, type ou étape de production. Dans ces environnements, les rayonnages en porte-à-faux aident à maintenir les stocks longs hors du sol, à réduire le risque de flexion ou de dommages dus à un empilage inapproprié et à faciliter l'identification et la récupération des articles individuels. La conception à bras ouverts prend également en charge des stratégies de stockage mixtes, puisque des étagères supplémentaires ou des étagères en filet peuvent être installées au-dessus des bras pour contenir des articles en boîte plus petits aux côtés du stock plus long. En conséquence, les rayonnages en porte-à-faux sont souvent sélectionnés non seulement pour le stockage dédié d'articles longs, mais également pour les entrepôts qui gèrent une combinaison d'inventaires longs et de taille standard dans le même encombrement.

Étant donné que de nombreux matériaux manipulés sur des rayonnages en porte-à-faux sont rigides sur toute leur longueur mais vulnérables à la flexion ou à la courbure lorsqu'ils ne sont pas soutenus, le format de stockage emprunte effectivement sa propre logique de portance aux éléments qu'il contient : une longueur de tuyau ou de bois reposant sur plusieurs bras ouverts se comporte un peu comme une poutre soutenue en plusieurs points, restant plus droite et plus stable que le même article reposant sur le sol ou pressé dans un bac. C'est en partie pourquoi les rayonnages en porte-à-faux restent le format préféré même lorsque l'espace au sol est limité, car l'alternative du stockage au sol coûte souvent plus cher en termes d'espace perdu, de temps de manipulation et de dommages matériels que l'installation du rack elle-même.

2. Conception structurelle et principe de fonctionnement des rayonnages en porte-à-faux

(1) Configuration de la colonne et du bras

Au cœur de chaque rayonnage en porte-à-faux se trouve une colonne verticale, généralement ancrée à une plaque de base fixée au sol pour plus de stabilité. Les bras horizontaux sont boulonnés ou soudés à la colonne à intervalles définis, faisant saillie vers l'extérieur pour former des niveaux de stockage individuels. Étant donné que chaque bras n'est supporté qu'à une extrémité, la charge placée sur lui, ainsi que sur la colonne, doit résister au force de flexion créé le long du bras plutôt que d'être transporté directement vers le bas à travers un poteau de support avant comme dans les étagères ou les rayonnages à palettes. Le contreventement entre les colonnes, associé à une base de taille appropriée, aide à répartir cette force de flexion dans le sol et maintient l'ensemble de la structure stable même lorsque plusieurs niveaux sont chargés à la fois. L'absence de colonne avant est ce qui confère aux rayonnages cantilever leur caractère d'accès ouvert, mais cela signifie également que la longueur des bras, l'épaisseur du matériau et l'espacement des colonnes doivent tous être adaptés au modèle de charge attendu.

La plaque de base et sa méthode d'ancrage méritent d'être soulignées, car une colonne en porte-à-faux dépend fortement de la liaison au sol pour résister au basculement sous une charge décalée. Une base sous-dimensionnée ou mal ancrée peut permettre à la colonne entière de pencher légèrement vers l'avant sous l'effet d'une charge, même si le matériau du bras et de la colonne eux-mêmes est plus que suffisamment solide. C'est pourquoi les conseils d'installation des rayonnages en porte-à-faux spécifient généralement une empreinte de base minimale et un modèle de boulon d'ancrage par rapport à la hauteur de la colonne et à la charge attendue du bras, plutôt que de laisser l'ancrage après coup.

(2) Dispositions simple face et double face

Les rayonnages en porte-à-faux sont généralement construits selon l'une des deux configurations de base. Une disposition unilatérale place les bras d'un seul côté de la ligne de colonnes, ce qui fonctionne bien contre un mur ou le long du périmètre d'un bâtiment où l'espace du côté opposé n'est pas disponible. Un agencement double face étend les bras des deux côtés d'une ligne de colonnes partagée, formant une allée qui peut être chargée et déchargée dans les deux sens ; cette disposition est courante dans les grands chantiers et les centres de distribution où une densité de stockage plus élevée est nécessaire sur une surface au sol limitée. Le choix entre les deux configurations dépend généralement de la largeur disponible du bâtiment, du sens de déplacement du chariot élévateur ou de la grue et de la nécessité d'accéder au stock d'un ou des deux côtés lors des opérations quotidiennes.

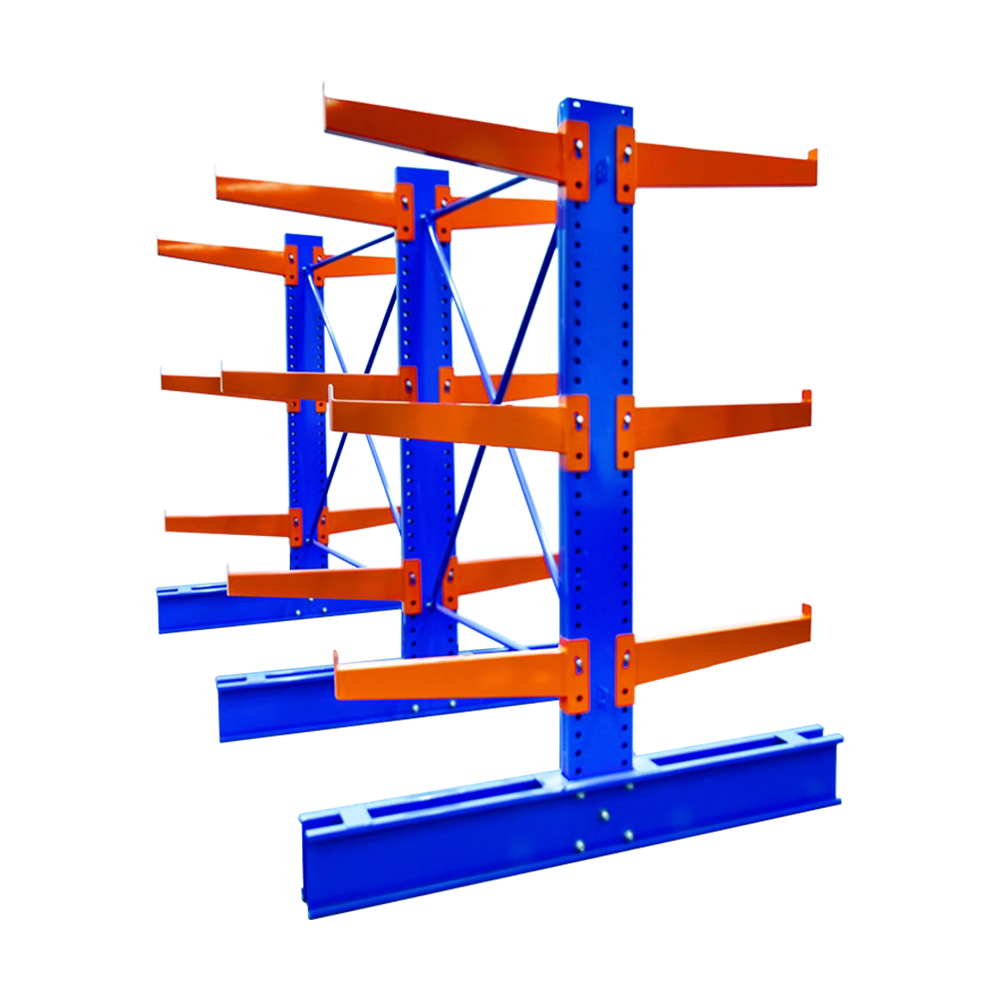

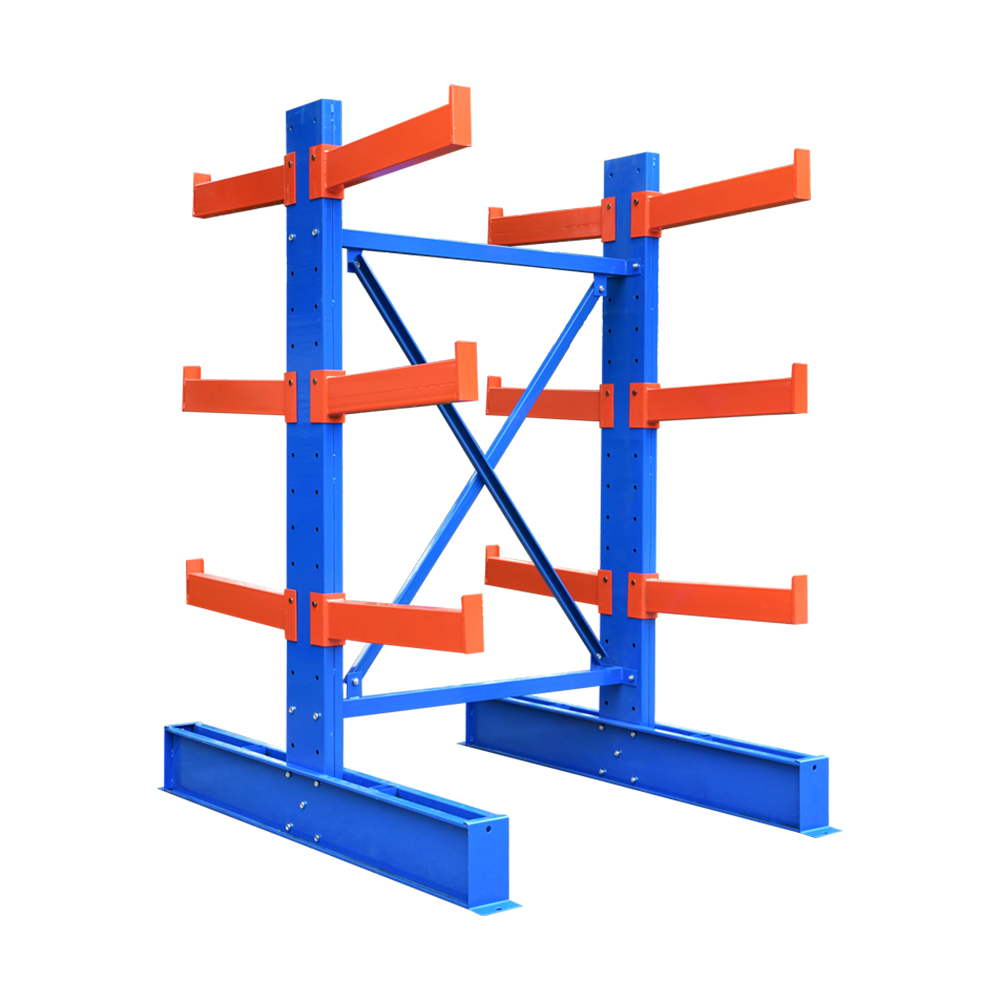

Une disposition double face modifie également la façon dont la colonne et la base doivent être conçues, puisqu'une ligne de colonne partagée supportant les bras des deux côtés doit résister aux forces de flexion tirant dans deux directions plutôt qu'une. Dans la pratique, cela signifie souvent que les installations en porte-à-faux double face utilisent une plaque de base plus lourde et un espacement d'ancrage plus large qu'une installation simple face construite pour la même classe de service, même si les bras individuels eux-mêmes peuvent être identiques.

3. Types courants de rayonnages en porte-à-faux et leurs caractéristiques

(1) Travaux légers Rayonnages en porte-à-faux

Les rayonnages cantilever légers sont généralement construits avec des colonnes et des bras en acier de calibre plus léger, dimensionnés pour des longueurs plus courtes, des profils plus fins et des poids globaux inférieurs. Cette classification est courante dans les petits ateliers, les quincailleries et les chantiers de matériaux qui manipulent des articles tels que des tuyaux en PVC, des garnitures étroites et des moulures légères plutôt que de gros stocks de structure. Étant donné que le renouvellement dans ces environnements est souvent fréquent, les rayonnages cantilever légers sont généralement configurés avec un espacement des bras plus rapproché pour garder les petits paquets organisés et faciles à séparer par taille ou par type.

(2) Supports en porte-à-faux à usage moyen

Les rayonnages cantilever pour usage moyen étendent le même principe d'ouverture frontale à une gamme plus large de poids et de longueurs de paquets, ce qui en fait un choix courant dans les usines de fabrication générales et les points de distribution de matériaux de construction. Cette classification utilise généralement des bras et des colonnes modérément renforcés, capables de supporter des charges mixtes sans le contreventement plus lourd requis à l'extrémité supérieure de la plage de service. De nombreuses installations choisissent des rayonnages cantilever à usage moyen lorsque l'inventaire comprend un large éventail de tailles d'articles plutôt qu'une seule catégorie étroite de matériaux.

(3) Robuste Rayonnages en porte-à-faux

Les rayonnages en porte-à-faux robustes sont construits avec des bras plus épais, des colonnes renforcées et des connexions de base plus solides pour supporter de longues barres d'acier, de grandes poutres en bois et des profils densément regroupés. Cette classification se retrouve fréquemment dans les centres de service sidérurgique, les grands parcs à bois et les usines de fabrication qui stockent des quantités importantes de matières premières longues en attente de transformation ultérieure. Étant donné que les forces de flexion impliquées sont plus importantes à cette extrémité de la plage, les rayonnages cantilever robustes nécessitent généralement une plus grande attention à l'ancrage de la base et au contreventement des colonnes lors de l'installation.

(4) Configurations supplémentaires

Au-delà de ces trois classes de service général, les rayonnages en porte-à-faux sont parfois adaptés à des environnements spécifiques, notamment des systèmes de base mobiles qui se déplacent le long des rails au sol pour comprimer l'espace des allées dans les installations à faible rotation, une construction en acier inoxydable pour des zones de traitement plus propres et des finitions résistantes au froid pour le stockage à basse température. King Global Shelf, par exemple, produit des rayonnages en porte-à-faux dans cette gamme plus large de configurations parallèlement aux classifications de tâches standard, ce qui permet à une installation de s'approvisionner en plusieurs formats de stockage à partir d'un seul arrière-plan de production plutôt que de coordonner des fournisseurs distincts pour chaque variante.

Choisir parmi ces configurations consiste rarement à identifier une seule option supérieure, car chaque variante équilibre différemment le coût, la complexité et l’espace au sol. Une installation avec un chiffre d'affaires stable et prévisible peut constater qu'une installation fixe robuste offre la meilleure valeur à long terme, tandis qu'une opération gérant des stocks saisonniers ou fluctuants peut bénéficier davantage d'un système de base mobile qui permet de comprimer l'espace dans les allées lorsque moins de bras sont utilisés activement.

Le tableau ci-dessous place côte à côte les rayonnages cantilever légers, moyens et lourds en utilisant un indice de capacité relative plutôt que des chiffres de poids fixes. Cette approche est utile car la capacité réelle du bras dépend toujours de la longueur du bras, de l'épaisseur du matériau et de la répartition uniforme de la charge sur le bras. L'examen des trois classes de service sur une échelle commune permet toujours d'illustrer la manière dont la plage générale de capacité évolue à mesure que la structure est renforcée pour les stocks plus lourds. Les barres horizontales s'étendent davantage vers la droite à mesure que la classification des tâches augmente, donnant une idée visuelle rapide de la position de chaque classification par rapport aux autres. Avant de sélectionner une combinaison spécifique de bras et de colonnes, cette comparaison générale peut servir de point de départ pour déterminer quelle classe de service correspond le mieux à une exigence de stockage donnée.

Comme le montre le tableau, les rayonnages cantilever légers occupent la partie inférieure de l'indice relatif, reflétant leur conception pour des articles plus courts, plus légers et plus compacts qui sont manipulés fréquemment tout au long de la journée. Les rayonnages en porte-à-faux de service moyen se situent près du milieu de la balance, représentant une configuration qui peut supporter une plus large gamme de poids de paquets sans nécessiter les sections de colonnes plus lourdes utilisées dans la classification supérieure. Les rayonnages en porte-à-faux robustes s'étendent le plus loin le long de la barre, correspondant à des configurations construites avec des bras plus épais, des colonnes renforcées et des connexions de base plus solides pour gérer de longues barres d'acier, de grandes poutres en bois et des matériaux en paquets denses. Le positionnement relatif dans le tableau n'est pas censé représenter le poids exact d'un produit unique, puisque deux racks de la même classe de service peuvent toujours différer une fois que la longueur des bras, l'espacement et les détails de renforcement sont pris en compte. Au lieu de cela, la comparaison vise à montrer la direction générale dans laquelle la capacité portante évolue à mesure qu'un rayonnage en porte-à-faux est construit pour des produits de plus en plus lourds et plus longs. En termes pratiques, un entrepôt ou un chantier traitant des garnitures courtes et des profilés légers se tournerait généralement vers l'extrémité inférieure de cette échelle, tandis qu'un centre de distribution d'acier stockant des barres longues se tournerait vers l'extrémité supérieure. Les installations avec un inventaire mixte combinent parfois plus d'une classe de service dans la même allée, plaçant les articles plus légers sur les armes construites selon une classification inférieure et réservant les sections renforcées aux paquets les plus lourds. Étant donné que le chiffre exact qui sépare une classe de service d'une autre peut varier selon les fabricants et les configurations, les acheteurs sont encouragés à confirmer la capacité au niveau du bras pour les dimensions spécifiques de leurs articles plutôt que de se fier uniquement au nom de la classe de service. Ce tableau est donc très utile comme outil d'orientation au début de la planification, avant que la longueur des bras, l'espacement et la hauteur des colonnes ne soient finalisés pour une disposition spécifique. Comprendre ce positionnement relatif est également utile lors de la comparaison des rayonnages en porte-à-faux avec d'autres formats de stockage abordés plus loin dans cet article, car cela clarifie la place de chaque classe de service dans la gamme plus large de solutions de stockage d'articles longs.

4. Principales caractéristiques et avantages des systèmes de rayonnages en porte-à-faux

(1) Accès ouvert

L'un des avantages les plus pratiques des rayonnages cantilever est le conception ouverte sur le devant , qui supprime les colonnes avant trouvées dans les systèmes de rayonnages fermés et permet aux chariots élévateurs, aux grues ou aux équipements de manutention manuelle de s'approcher directement du côté ouvert. Ce modèle d'accès est particulièrement utile pour les objets longs qui ne peuvent pas être inclinés ou soulevés verticalement dans une baie étroite sans risquer de les endommager ou nécessiter des étapes de manipulation supplémentaires. Étant donné que le chargement et le déchargement peuvent s'effectuer sur toute la longueur de l'article plutôt que par une ouverture restreinte, les rayonnages en porte-à-faux réduisent souvent le temps nécessaire pour placer ou récupérer un stock long par rapport aux formats de stockage fermés.

(2) Résistance structurelle et répartition des charges

Les rayonnages en porte-à-faux s'appuient sur des bras et des colonnes spécialement conçus pour gérer les forces de flexion créées lorsqu'une charge repose sur un support à une extrémité plutôt que sur un cadre avant et arrière. Les plaques de base, l'ancrage au sol et le contreventement entre les colonnes contribuent tous à maintenir la structure stable même lorsque plusieurs niveaux sont chargés simultanément de matériaux longs. Cette approche structurelle permet de stocker des articles longs et continus, tels que des tuyaux ou du bois sur toute la longueur, sur plusieurs bras sans avoir besoin d'être coupés, pliés ou repositionnés pour s'adapter à un espace de stockage plus court.

(3) Espacement des bras configurable et platelage en option

Les bras d'un rack en porte-à-faux peuvent généralement être repositionnés le long de la hauteur de la colonne, ce qui permet d'ajuster l'espacement vertical en fonction de l'évolution du diamètre de l'article, de la hauteur du paquet ou des besoins de stockage au fil du temps. De nombreux rayonnages en porte-à-faux prennent également en charge des panneaux de terrasse ou de treillis en option placés sur les bras, convertissant une partie de la structure en espace d'étagère plat adapté aux marchandises en boîte ou sur palettes plus petites. Cette flexibilité signifie qu'une seule installation de rack en porte-à-faux peut souvent prendre en charge à la fois des matières premières longues et des stocks mixtes plus petits dans le même encombrement, ce qui est particulièrement utile dans les installations qui ne disposent pas d'espace séparé pour deux systèmes de rack différents.

(4) Réduction des dommages matériels et visibilité des stocks

Étant donné que les articles longs reposent sur plusieurs points de support ouverts plutôt que d'être empilés ou entassés dans un espace confiné, les rayonnages en porte-à-faux réduisent généralement les dommages causés par la flexion, les rayures et l'écrasement qui peuvent survenir lorsque les articles longs sont empilés directement sur le sol. La conception ouverte permet également de garder le stock visible sur toute sa longueur, ce qui permet au personnel d'identifier plus facilement la qualité, la taille ou l'état d'un coup d'œil plutôt que d'avoir à retirer les articles pour inspection, ce qui peut réduire le temps passé à rechercher une longueur ou un profil spécifique au cours d'un quart de travail chargé.

Le graphique radar ci-dessous place côte à côte les rayonnages en porte-à-faux, les rayonnages à palettes et les étagères standard selon cinq caractéristiques générales qui influencent souvent une décision de stockage. Plutôt que d'attribuer une note technique fixe, la forme dessinée pour chaque système est conçue comme une comparaison générale basée sur la façon dont chaque format est généralement utilisé dans la pratique. L'adéquation au stockage d'articles longs, l'efficacité de l'espace pour les formes irrégulières, la polyvalence des inventaires mixtes, le réglage du bras ou du niveau et la vitesse d'accès sont les cinq points de référence utilisés dans cette comparaison. Une forme plus grande vers un point particulier suggère que le format de stockage a tendance à fonctionner relativement bien dans cette zone par rapport aux deux autres formats présentés. Ce type d'aperçu peut être utile au début d'un projet, avant qu'une installation ne choisisse un format de stockage ou ne décide d'en combiner plusieurs types au sein du même bâtiment.

En ce qui concerne la forme des rayonnages en porte-à-faux, les points les plus larges concernent l'aptitude au stockage d'articles longs, le réglage des bras et la vitesse d'accès, ce qui reflète la conception ouverte à l'avant et la possibilité de dimensionner les bras pour une large gamme de longueurs d'articles. En comparaison, les rayonnages à palettes ont tendance à obtenir de moins bons résultats en termes d'aptitude au stockage d'articles longs, car les baies palettisées sont généralement dimensionnées autour d'empreintes de palettes standard plutôt que d'un stock long continu. Les étagères standard présentent la forme la plus petite en termes d'adéquation aux articles longs et de réglage des bras, car les niveaux d'étagères fixes sont conçus principalement pour les articles uniformes en boîte ou plus petits plutôt que pour les matériaux longs ou irréguliers. En ce qui concerne l'efficacité de l'espace pour les formes irrégulières, les rayonnages en porte-à-faux et les rayonnages à palettes sont plus proches les uns des autres, puisque les deux systèmes sont construits autour de colonnes structurelles qui supportent une densité de stockage importante du sol au plafond. La polyvalence des stocks mixtes met en évidence l'un des atouts pratiques des rayonnages en porte-à-faux, car un platelage en option peut être ajouté sur les bras pour contenir des marchandises en boîte plus petites sans nécessiter un système de rayonnage séparé. La vitesse d'accès favorise également les racks en porte-à-faux dans cette comparaison, en grande partie parce que la configuration ouverte à l'avant permet à l'équipement de s'approcher directement plutôt que de naviguer dans une baie fermée. Il convient de noter que ce graphique radar reflète des tendances générales plutôt qu'un classement fixe qui s'applique à chaque installation, car un agencement de rayonnages à palettes bien planifié peut toujours être très efficace pour les marchandises palettisées, et les étagères restent un choix pratique pour les articles plus petits et uniformes. La comparaison est particulièrement utile comme point de départ lorsqu'un entrepôt gère un mélange de types d'articles et doit décider comment diviser le stockage entre les sections en porte-à-faux pour articles longs et d'autres formats de rayonnage. Dans de nombreuses installations, les rayonnages cantilever sont installés à côté des rayonnages à palettes ou des étagères plutôt que de les remplacer entièrement, car chaque format a tendance à servir une partie différente de l'inventaire global. Examiner un tableau comme celui-ci ainsi que les dimensions réelles des articles et les équipements de manutention sur site reste une étape importante avant de finaliser l'aménagement d'un entrepôt.

5. Applications industrielles et cas d'utilisation typiques des racks en porte-à-faux

(1) Matériaux de construction et parcs à bois

Les parcs de matériaux de construction et les fournisseurs de bois d'œuvre sont parmi les environnements les plus courants pour les rayonnages en porte-à-faux, où les longues planches, les poutres structurelles, les sections de tuyaux et les moulures doivent être maintenus hors du sol et organisés par taille ou qualité. L'accès ouvert à l'avant permet aux chargeurs de glisser de longues planches ou des tuyaux directement sur les bras sans les manœuvrer à travers une baie fermée, ce qui est particulièrement utile lorsque les matériaux arrivent en vrac et doivent être triés rapidement.

(2) Traitement des métaux et des profilés

Les installations de travail des métaux et de traitement de profilés utilisent fréquemment des rayonnages en porte-à-faux pour stocker les barres d'acier, les extrusions d'aluminium et d'autres matières premières longues avant ou après l'usinage. Étant donné que ces articles sont souvent lourds et rigides sur toute leur longueur, la structure de support à bras ouverts aide à prévenir la flexion ou la déformation qui peut se produire lorsque de longs stocks de métal sont empilés directement sur le sol ou pressés dans une baie de stockage sous-dimensionnée.

(3) Fabrication de meubles

Les fabricants de meubles s'appuient souvent sur des étagères en porte-à-faux pour stocker des composants longs tels que des éléments de charpente, des tringles à rideaux et des pièces de garniture qui ne s'adaptent pas facilement aux étagères standard. Garder ces composants sur les bras ouverts plutôt que de les empiler librement sur le sol réduit le risque de déformation et permet au personnel de production de sélectionner plus facilement la longueur ou le profil correct lors de l'assemblage.

(4) Centres de logistique et de distribution

Les centres de logistique et de distribution qui manipulent des articles de fret longs, des tubes ou des marchandises profilées installent parfois des rayonnages en porte-à-faux à côté des rayonnages à palettes pour gérer la partie de leur inventaire qui ne correspond pas à une empreinte de palette standard. Dans ces contextes, les rayonnages en porte-à-faux couvrent généralement une partie plus petite mais néanmoins importante du plan de stockage global, complétant plutôt que remplaçant d'autres formats de rayonnages déjà utilisés.

(5) Installations d'extrusion de plastiques, d'aluminium et de tuyaux

Les opérations basées sur l'extrusion, y compris les usines de profilés en plastique et en aluminium, génèrent souvent des longueurs continues de produit fini directement à la sortie de la ligne de production, et les rayonnages en porte-à-faux placés près de l'extrémité de la ligne permettent aux longueurs fraîchement extrudées d'être mises en scène et refroidies sans être pliées ou enroulées. Étant donné que le matériau extrudé peut être plus sujet au marquage de surface que les barres pleines, les bras dans ces configurations sont parfois équipés de couvercles de protection ou d'un rembourrage pour réduire les dommages de contact lors de la mise en scène.

Le diagramme à colonnes ci-dessous présente une vue générale et illustrative de la manière dont l'utilisation des rayonnages en porte-à-faux a tendance à être répartie dans plusieurs secteurs courants. Ces chiffres ne sont pas tirés d’une seule enquête formelle, mais reflètent plutôt des tendances générales communément associées aux besoins de stockage d’articles longs dans différents secteurs. Les matériaux de construction et le bois d'œuvre, la transformation des métaux et des profilés, la fabrication de meubles, la logistique et la distribution, ainsi que la transformation du plastique ou de l'aluminium sont utilisés comme cinq catégories représentatives. Les colonnes plus hautes indiquent les secteurs dans lesquels les rayonnages en porte-à-faux sont plus fréquemment associés au stockage d'articles longs, tandis que les colonnes plus courtes représentent les secteurs où le format s'applique toujours mais apparaît moins souvent par rapport aux autres. Ce graphique est destiné à donner une idée générale de la place des rayonnages cantilever dans un contexte industriel plus large plutôt que de servir de répartition précise du marché.

Les matériaux de construction et le bois représentent la colonne la plus haute de cette illustration, ce qui correspond à l'utilisation fréquente de rayonnages en porte-à-faux pour stocker les planches, les poutres, les tuyaux et autres matériaux de construction allongés dans les cours et les points de distribution. Le traitement des métaux et des profilés suit de près, reflétant la manière dont les barres d'acier, les extrusions d'aluminium et les matières premières laminées ou en forme de barres sont généralement organisées sur des bras en porte-à-faux avant ou après l'usinage. La fabrication de meubles apparaît comme une colonne de taille moyenne, puisque de nombreux composants de meubles tels que les longs rails, les éléments de charpente et les pièces de garniture bénéficient d'un stockage à l'avant ouvert qui maintient le matériau droit et facile à récupérer sans repositionnement répété. Les centres de logistique et de distribution représentent une part légèrement plus faible dans cette illustration, en grande partie parce que ces installations gèrent souvent un plus large éventail de types d'articles, ce qui signifie que les rayonnages en porte-à-faux ne couvrent généralement que la partie des articles longs de leur stockage global. La transformation du plastique et de l'aluminium apparaît ici comme la plus petite colonne, même si cela ne suggère pas que le format est sans importance dans ce secteur, mais simplement qu'il représente une tranche plus étroite des besoins globaux de stockage par rapport aux quatre autres catégories. Dans les cinq catégories, la raison sous-jacente à l'apparition des rayonnages en porte-à-faux est en grande partie la même : les articles trop longs, trop irréguliers ou trop volumineux pour des étagères standard ou des baies palettisées ont besoin d'une structure de support qui permet à leur propre longueur de reposer en toute sécurité sur plusieurs bras ouverts. Les installations qui combinent plusieurs de ces caractéristiques industrielles, comme un fabricant qui traite à la fois des profilés métalliques et assemble des composants de meubles, finissent souvent par utiliser des rayonnages en porte-à-faux dans plusieurs parties de leurs opérations. La taille relative indiquée dans ce tableau peut varier considérablement d'une installation à l'autre en fonction du volume de production, de l'espace au sol disponible et de la combinaison spécifique de matières premières manipulées sur site. En raison de cette variabilité, le tableau doit être lu comme une orientation générale plutôt que comme une règle fixe pour chaque entrepôt ou cour. Examiner la façon dont les rayonnages en porte-à-faux sont utilisés dans des installations similaires peut toujours fournir un point de référence utile lors de la planification d'un nouvel agencement de stockage ou de l'extension d'un espace existant.

6. Comment la longueur du bras est-elle liée à la capacité de charge

La longueur du bras est l'un des facteurs les plus influents pour déterminer le poids qu'un bras de rack en porte-à-faux peut supporter en toute sécurité, aux côtés de l'épaisseur du matériau et du renforcement des colonnes. Étant donné que les bras ne sont fixés qu'à une extrémité, étendre ce bras vers l'extérieur augmente la effet de flexion au point où il rencontre la colonne, même si le poids total placé sur le bras reste le même. Comprendre cette relation en termes généraux peut aider à comparer les configurations de racks en porte-à-faux ou à examiner pourquoi les fabricants proposent une gamme de longueurs de bras associées à différents niveaux de renforcement plutôt qu'une seule conception universelle.

Une façon utile d'imaginer cela est un plongeoir : un tremplin étendu plus loin au-dessus de l'eau fléchit sensiblement plus sous le poids de la même personne qu'une planche plus courte boulonnée à la même base. Le matériau de la planche n'a pas changé, seule la distance entre l'extrémité fixe et la charge, et les bras en porte-à-faux réagissent à la longueur essentiellement de la même manière.

Le graphique linéaire ci-dessous illustre une relation technique générale plutôt qu'une spécification de produit spécifique : à mesure que la longueur d'un bras en porte-à-faux augmente, la capacité de charge relative qu'il peut supporter en toute sécurité a tendance à diminuer à moins que le bras et la colonne ne soient renforcés davantage. Ce modèle découle du comportement de base d'une poutre en porte-à-faux, où une charge placée plus loin de l'extrémité supportée crée un effet de flexion plus important au point où le bras rencontre la colonne. L'axe horizontal regroupe la longueur des bras en quatre catégories générales, allant des bras plus courts aux bras extra-longs, tandis que l'axe vertical représente un indice de capacité de charge relative plutôt qu'un chiffre de poids exact. La pente descendante de la ligne est le principal point d’intérêt, car elle montre comment la capacité tend à diminuer à mesure que la longueur du bras s’étend vers l’extérieur de la colonne. Cette relation est l'une des raisons pour lesquelles les fabricants de rayonnages cantilever proposent une gamme de longueurs de bras associées à différentes épaisseurs de colonnes et de bras plutôt qu'une seule configuration fixe.

À l'extrémité la plus courte de l'axe horizontal, l'indice de capacité de charge relative se situe à son point le plus élevé, reflétant la façon dont un bras plus court rapproche la charge de la colonne et crée donc un effet de flexion plus faible au point de connexion. En passant aux bras de longueur moyenne, la ligne commence à descendre, indiquant que même une augmentation modérée de la longueur du bras peut réduire le poids que le bras peut supporter en toute sécurité si son épaisseur et la résistance de la colonne restent inchangées. La catégorie des bras longs poursuit cette tendance à la baisse, illustrant pourquoi les installations stockant des stocks plus longs, tels que des sections de tuyaux allongées ou de longues poutres en bois, associent généralement des bras plus longs à des sections en acier plus épaisses ou à un renfort de colonne supplémentaire, plutôt que de simplement étendre un bras plus léger. À l'extrémité extra-longue de l'axe, l'indice relatif atteint son point le plus bas dans cette illustration, ce qui montre pourquoi les très longues portées nécessitent souvent des configurations de racks en porte-à-faux plus robustes, un espacement des bras plus rapproché sur la hauteur de la colonne ou un renfort supplémentaire entre les colonnes. Il convient de noter que cette baisse ne constitue pas une preuve automatique qu'un bras plus long est plus faible en termes absolus, puisque les fabricants augmentent régulièrement l'épaisseur du bras ou la taille des colonnes spécifiquement pour compenser l'effet de flexion supplémentaire d'une portée plus longue. Le tableau vise plutôt à montrer la tendance mécanique sous-jacente qui doit être prise en compte par la conception, la sélection des matériaux et le renforcement chaque fois que la longueur du bras augmente. C'est également la raison pour laquelle concentrer une charge ponctuelle lourde juste à l'extrémité d'un bras long crée généralement plus de stress que répartir le même poids uniformément sur toute sa longueur, un détail qui compte lors du placement de tuyaux, de barres ou de profilés groupés sur les bras. La sélection d'une classe de service appropriée, évoquée plus haut dans cet article, en combinaison avec une longueur de bras appropriée est donc une décision conjointe plutôt que deux décisions distinctes. Les installations qui envisagent de stocker des matériaux de plus en plus longs au fil du temps voudront peut-être également tenir compte des besoins futurs anticipés, car une mise à niveau ultérieure de la longueur de bras peut être plus perturbatrice que d'en tenir compte lors de la planification initiale. En fin de compte, cette relation renforce la raison pour laquelle la sélection des rayonnages cantilever bénéficie de l'examen des dimensions réelles des articles et des modèles de charge attendus plutôt que du choix d'une longueur de bras basée uniquement sur une estimation visuelle.

7. Guide de sélection : Choisir la bonne configuration de rack en porte-à-faux

La sélection d'une configuration de rack en porte-à-faux appropriée implique généralement d'examiner plusieurs facteurs ensemble plutôt que de se concentrer sur une seule mesure. Les dimensions de l'article, le poids de charge attendu, l'espace au sol disponible et la manière dont le matériau sera abordé pendant le chargement et le déchargement influencent tous la classe de service, la disposition et l'espacement des bras qui fonctionneront bien pour une installation donnée.

(1) Évaluer le poids de la charge et les dimensions de l'article

Le point de départ de la plupart des sélections de rayonnages en porte-à-faux est une image claire de ce qui sera stocké, y compris la longueur, le poids et la section transversale typiques de l'article, puisque ces détails déterminent si une configuration légère, moyenne ou lourde est appropriée. Les installations qui prévoient de stocker une gamme d'articles de tailles au fil du temps voudront peut-être également prévoir une certaine flexibilité dans l'espacement des bras plutôt que de concevoir uniquement en fonction de l'inventaire actuel.

(2) Déterminer la disposition recto ou double face

Le fait qu'un rayonnage en porte-à-faux doive être simple face ou double face dépend généralement de la largeur du bâtiment disponible et de la nécessité d'accéder aux matériaux dans une direction ou dans les deux. Les installations situées le long d'un mur ou du périmètre d'un bâtiment utilisent souvent des agencements à un seul côté, tandis que les zones de plancher ouvertes avec une largeur suffisante des deux côtés utilisent fréquemment des agencements à double face pour augmenter la densité de stockage dans la même empreinte au sol.

(3) Planifier l'espacement des bras et les hauteurs de niveau

L'espacement vertical des bras doit généralement être prévu autour de la hauteur ou du diamètre des articles stockés, avec suffisamment d'espace entre les niveaux pour permettre un placement et une récupération en toute sécurité à l'aide de l'équipement de manutention prévu. Les installations travaillant avec des hauteurs d'articles variées varient parfois l'espacement des bras sur différentes sections du même rayonnage en porte-à-faux plutôt que d'utiliser un espacement uniforme partout.

(4) Tenez compte de l'environnement intérieur ou extérieur

Étant donné que les dépôts de matériaux de construction et les installations similaires stockent souvent des rayonnages en porte-à-faux à l'extérieur, des revêtements protecteurs ou des finitions galvanisées sont couramment appliqués pour réduire les effets de l'exposition aux intempéries au fil du temps. En comparaison, les installations intérieures peuvent donner la priorité à d’autres finitions selon que la zone de stockage répond aux exigences de traitement propre ou aux matériaux industriels généraux. Des fournisseurs tels que King Global Shelf soutiennent généralement cette étape de planification en examinant les dimensions des articles, les modèles de charge attendus et l'espace au sol disponible avant de recommander une longueur de bras, une hauteur de colonne et une classification de tâches spécifiques pour un projet donné.

(5) Plan de dégagement des équipements de manutention

Étant donné que les rayonnages cantilever sont chargés depuis une façade ouverte plutôt que via une baie fermée, la largeur de l'allée devant l'installation doit tenir compte du rayon de braquage et de la hauteur du mât des chariots élévateurs ou des grues qui seront utilisés, et pas seulement de la longueur des articles stockés. Sous-estimer cet espace libre est une erreur de planification courante, car un rack qui s'adapte confortablement au papier peut encore être difficile à charger en toute sécurité si l'équipement ne peut pas se mettre en position sans un repositionnement répété.

8. Pratiques d'entretien et de sécurité pour les systèmes de rayonnages en porte-à-faux

Comme les autres systèmes de rayonnages structurels, les rayonnages en porte-à-faux bénéficient d’une attention de routine pour assurer leur fonctionnement en toute sécurité tout au long de leur durée de vie. Les pratiques suivantes sont généralement recommandées dans les installations qui utilisent des rayonnages en porte-à-faux pour le stockage d'articles longs.

(1) Inspection structurelle de routine

Vérifier régulièrement les connexions bras-colonnes, les soudures et les joints boulonnés pour déceler toute flexion, fissuration ou desserrage permet de détecter les premiers signes de contrainte avant qu'ils ne se transforment en problèmes structurels plus importants. Ceci est particulièrement important dans les installations où les chariots élévateurs ou les grues fonctionnent à proximité de l'avant ouvert du rack, car des impacts mineurs peuvent parfois affecter l'alignement des bras au fil du temps.

(2) Pratiques de répartition de la charge

Répartir uniformément les objets longs sur plusieurs bras, plutôt que de concentrer de lourdes charges ponctuelles près de l'extrémité d'un seul bras, permet de réduire les contraintes de flexion inutiles au niveau de la connexion bras-colonne. L’utilisation d’entretoises ou de fardage entre les objets longs empilés peut également aider à éviter tout déplacement et toute pression inégale sur les bras situés en dessous.

(3) Considérations environnementales et de corrosion

Les rayonnages en porte-à-faux stockés à l'extérieur, tels que ceux utilisés dans les parcs à matériaux de construction, doivent être vérifiés périodiquement pour détecter tout signe de corrosion de surface, en particulier dans les climats humides ou côtiers où les revêtements de protection peuvent s'user plus rapidement. Les rayonnages cantilever intérieurs utilisés dans des environnements de traitement plus propres peuvent plutôt se concentrer sur le maintien des surfaces exemptes de résidus susceptibles d'affecter le placement des charges ou la visibilité des composants structurels.

(4) Sensibilisation des opérateurs et pratiques de manipulation

Étant donné que les rayonnages cantilever sont chargés depuis une façade ouverte plutôt que via une baie fermée, les opérateurs de chariots élévateurs et de grues bénéficient d'une formation spécifique sur les angles d'approche et le placement de la charge pour éviter tout contact avec les bras ou les colonnes pendant le chargement. Un étiquetage clair des classifications de tâches et de l'espacement maximal des bras peut également aider les opérateurs à manipuler les matériaux de manière appropriée dans les différentes sections de la même installation.

(5) Documentation et enregistrements de chargement

La tenue d'un simple enregistrement de la classe de service nominale, de la longueur des bras et de la dernière date d'inspection de chaque installation aide les installations à savoir quand une section peut devoir être réinspectée, en particulier lorsque le personnel et l'équipement changent au fil du temps. Ce type de documentation permet également de confirmer plus facilement qu'une charge proposée respecte toujours les paramètres de conception d'origine avant d'ajouter un inventaire nouveau ou plus lourd à une section de rayonnage existante.

9. Foire aux questions sur les rayonnages en porte-à-faux

(1) Quels types d'articles sont généralement stockés sur des rayonnages en porte-à-faux ?

Les rayonnages en porte-à-faux sont généralement utilisés pour les articles longs, volumineux ou de forme irrégulière tels que les tuyaux, le bois, les barres d'acier, les profilés en aluminium et les matériaux laminés ou groupés qui ne s'adaptent pas facilement aux étagères standard ou aux rayonnages palettisés. Le platelage en option peut également étendre la même installation pour contenir des produits en boîte plus petits aux côtés de ces articles plus longs.

(2) Quelle est la différence entre les rayonnages cantilever simple face et double face ?

Les rayonnages en porte-à-faux simple face placent les bras d'un seul côté de la ligne de colonnes et sont communs contre les murs ou les périmètres des bâtiments, tandis que les rayonnages en porte-à-faux double face étendent les bras des deux côtés d'une ligne de colonnes partagée pour former une allée accessible dans les deux sens. Les configurations double face nécessitent généralement une base et une colonne plus lourdes pour résister aux forces de flexion tirant dans deux directions.

(3) Les rayonnages cantilever peuvent-ils être utilisés à l’extérieur ?

De nombreux rayonnages en porte-à-faux sont utilisés à l'extérieur, en particulier dans les parcs de matériaux de construction et les zones de stockage de bois, souvent avec des revêtements protecteurs ou des finitions galvanisées appliqués pour aider la structure à résister aux intempéries au fil du temps. Des contrôles périodiques de la corrosion sont toujours recommandés même avec des finitions de protection en place.

(4) Comment la classe de service appropriée est-elle déterminée pour un rayonnage en porte-à-faux ?

La classification des tâches est généralement basée sur le poids, la longueur et la section transversale attendus des articles stockés, ainsi que sur la façon dont cette charge sera répartie entre les bras, plutôt que sur une seule mesure fixe. Les installations qui prévoient des stocks plus lourds ou plus longs à l'avenir prévoient souvent dès le départ une marge de capacité supplémentaire.

(5) Les rayonnages cantilever peuvent-ils être combinés avec d’autres systèmes de rayonnages dans la même installation ?

De nombreux entrepôts et chantiers installent des rayonnages en porte-à-faux à côté des rayonnages à palettes ou des étagères standard, en utilisant chaque format pour la partie de l'inventaire qu'il est adapté à gérer dans le même bâtiment. Cette approche combinée est courante partout où une installation gère à la fois des stocks longs et irréguliers et des marchandises standard en boîte ou en palettes.

(6) King Global Shelf fournit-il une assistance pour la planification d'une disposition de rayonnage en porte-à-faux ?

King Global Shelf propose des conseils en matière de disposition dans le cadre de sa production de rayonnages en porte-à-faux, en examinant les dimensions des articles et l'espace au sol disponible pour aider à déterminer la longueur de bras, la hauteur de colonne et la classification de service appropriées avant l'installation. Cette consultation porte généralement également sur la question de savoir si une configuration simple face ou double face correspond le mieux à la largeur disponible du bâtiment.
